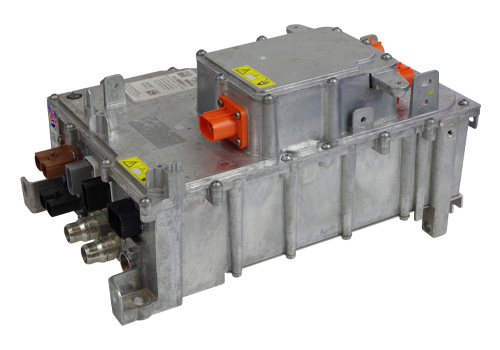

Mahle Bordladegerät
Mahle Bordladegerät defekt
Haben Sie ein Fahrzeug von Opel, Peugeot, Citroën oder einem anderen Stellantis-Hersteller mit defektem Bordladegerät in der Werkstatt? Das von diesen Marken verwendete Bordladegerät wurde von Mahle für Stellantis entwickelt.
Probleme mit dem Mahle Bordladegerät
Das bekannteste Problem bei Mahle Bordladegeräten ist, dass das Fahrzeug nicht mehr lädt.
Mahle Bordladegerät-Reparatur
ACTRONICS repariert, überholt und restauriert das Mahle Bordladegerät und viele andere elektronische Fahrzeugteile. Eine gute Fehlerdiagnose ist für eine erfolgreiche Überholung unerlässlich. ACTRONICS verfügt für jedes On-Board-Ladegerät über einen spezifischen Prüfaufbau. So stellen wir die korrekte Diagnose, prüfen alle Funktionen und führen einen abschließenden Test durch. Dadurch ist die Erfolgsquote bei ACTRONICS extrem hoch.
Erfolgreiche Überholung durch ACTRONICS
Haben Sie ein Problem mit dem Mahle On-Board-Ladegerät für Stellantis? Über unsere Website können Sie schnell und einfach eine Überholungsanfrage starten. Bei einer Reparatur durch ACTRONICS werden keine Neuteile benötigt. Das macht unsere Überholung zu einer günstigen und nachhaltigen Reparaturlösung.
- Vielfach günstiger als ein neues Mahle-Ladegerät;
- 2 Jahre Garantie auf die Überholung;
- Kein Anlernen erforderlich, Plug & Play.
Autohäuser können ganz einfach einen Überholungsauftrag für das Mahle On-Board-Ladegerät über unsere Website aufgeben. Melden Sie sich an oder erstellen Sie ein Konto und melden Sie die Überholungsanfrage. Unser schneller Überholungsservice sorgt dafür, dass das überholte Teil innerhalb weniger Tage wieder in Ihrer Werkstatt ist. Bitte beachten Sie: ACTRONICS arbeitet ausschließlich mit Werkstätten und Markenhändlern zusammen. Haben Sie Fragen? Kontaktieren Sie uns gerne über unser Kontaktformular. Unsere Produktspezialisten helfen Ihnen gerne weiter!
Mahle CAOBC1 Pinbelegung
Es gibt insgesamt 12 Anschlüsse. Die Anschlüsse gehören zum Hochspannungskreis, zum Niederspannungskreis und zum Kühlmittelkreislauf. Zur Verdeutlichung ihrer Positionen sind die einzelnen Anschlüsse in Abbildung 5 gekennzeichnet. Die Positionen G und F sind die Kühlmittelanschlüsse. Position M ist für den 12-V-Masseanschluss.

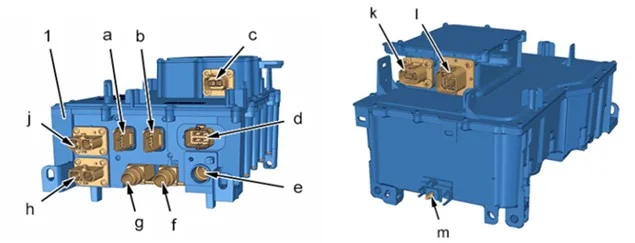

Abbildung 1: Übersicht Anschlüsse
Anschluss A (grauer Anschluss)
| Nummer der Anschlüsse | Bestimmung |
| 1 | Steuert die rote LED des Ladekabels für normales Laden |
| 2 | Steuert die grüne LED des Ladekabels für normales Laden |
| 3 | Steuert die blaue LED des Ladekabels für normales Laden |
| 4 | Positives Signal: Temperatursensor Ladeanschluss |
| 5 | Signal: Temperatursensor Ladeanschluss 2 |
| 6 | Steuert die LED-Sperre des Ladeanschlusses |
| 7 | Signal: Temperatursensor Ladeanschluss 3 |
| 8 | Masseschalter für programmiertes Laden der Traktionsbatterie Masse-LED-Schalter für programmiertes Laden der Traktionsbatterie Massesignal: Temperatursensor Ladeanschluss |
| 9 | Signal: Programmiertes Laden der Traktionsbatterie |
| 10 | Negatives Signal: Temperatursensor Ladeanschluss |
Abbildung 2: Anschluss A (grauer Anschluss)
Stecker B (schwarzer Stecker)
| Nummer der Anschlüsse | Bestimmung |
| 1 | Nähe zum Stromkreis |
| 2 | Status des Ladeanschluss-Anschlusses |
| 3 | Massesignal des Ladeanschluss-Verriegelungssensors |
| 4 | Signal 1 des Ladeanschluss-Temperatursensors |
| 5 | Positiver Anschluss der Ladeanschluss-Verriegelung |
| 6 | Signal der Steuerung der Stromversorgung des Elektrofahrzeugs |
| 7 | Nicht verbundener Pin |
| 8 | Massesignal des Ladeanschluss-Temperatursensors |
| 9 | Signal 2 des Ladeanschluss-Temperatursensors |
| 10 | Negativer Anschluss der Ladeanschluss-Verriegelung |
Abbildung 3: Anschluss B (schwarzer Anschluss)
Stecker C (orangefarbener Stecker)
| Nummer der Anschlüsse | Bestimmung |
| 1 | Stromversorgung „+“ des elektrischen Kühlmittelheizers |
| 2 | Stromversorgung „-“ des elektrischen Kühlmittelheizers |
| 3 | Shunt |
| 4 | Shunt |
Abbildung 4: Anschluss C (orangefarbener Anschluss)
Stecker D (schwarzer Stecker)
| Nummer der Anschlüsse | Bestimmung |
| A1 | Informationen zum Abstandsbedienung / Fernbedienung |
| A2 | Pin nicht verbunden |
| A3 | Pin nicht verbunden |
| A4 | Masse |
| B1 | Pin nicht verbunden |
| B2 | Pin nicht verbunden |
| B3 | Pin nicht verbunden |
| B4 | Pin nicht verbunden |
| C1 | Pin nicht verbunden |
| C2 | Pin nicht verbunden |
| C3 | Pin nicht verbunden |
| C4 | Masse |
| D1 | Pin nicht verbunden |
| D2 | Pin nicht verbunden |
| D3 | Pin nicht verbunden |
| D4 | Masse |
| E1 | CAN High |
| E2 | CAN Low |
| E3 | Pin nicht verbunden |
| E4 | Masse |
| F1 | Pin nicht verbunden |
| F2 | Pin nicht verbunden |
| F3 | Pin nicht verbunden |
| F4 | Masse |
| G1 | Pin nicht verbunden |
| G2 | Pin nicht verbunden |
| G3 | Pin nicht verbunden |
| G4 | Masse |
| H1 | +12 V Batteriestrom |
| H2 | +12 V Batteriestrom |
| H3 | Pin nicht verbunden |
| H4 | Masse |
Abbildung 5: Anschluss D (schwarzer Anschluss)
Stecker E (orangefarbener Stecker)
| Nummer der Anschlüsse | Bestimmung |
| 1 | Stromversorgung + 12-V-Batterie |
Abbildung 6: Anschluss E (orangefarbener Anschluss)
Stecker H (schwarzer Stecker)
| Nummer der Anschlüsse | Bestimmung |
| 1 | Neutralleiter |
| 2 | Stromversorgung Phase 1 |
Abbildung 7: Anschluss H (schwarzer Anschluss)
Stecker J (brauner Stecker)
| Nummer der Anschlüsse | Bestimmung |
| 1 | Stromversorgung Phase 2 |
| 2 | Stromversorgung Phase 3 |
Abbildung 8: Anschluss J (brauner Anschluss)
Stecker K (orangefarbener Stecker)
| Nummer der Anschlüsse | Bestimmung |
| 1 | Strom „+“ zum elektrischen Klimakompressor |
| 2 | Strom „-“ zum elektrischen Klimakompressor |
| 3 | Shunt |
| 4 | Shunt |
Abbildung 9: Anschluss K (orangefarbener Anschluss)
Stecker L (orangefarbener Stecker)
| Nummer der Anschlüsse | Bestimmung |
| 1 | Strom „-“ zum Wechselrichter der elektrischen Maschine |
| 2 | Strom „+“ zum Wechselrichter der elektrischen Maschine |
| 3 | Shunt |
| 4 | Shunt |
Abbildung 10: Anschluss L (orangefarbener Anschluss)
1-400 OBC11KW
1690270380
1695524480
9641838580 (HW)
9694620580 (SW)
9694630380 (SW)
9694759780 (SW)
9695046280
9695360080 (SW)
9696135980
9697128280
9841538580 (HW)
9841838580 (HW)
9842482880
9842660480
9843465980
9843465980 (HW)
9843998780
9846368280
9849133780
9850632580
9851927180
9855472680
985547268001
9859220080
D3-1
D3-2
D3-3
MAHLE_OBCDCDC_ECM...
VC3.3
